LwIP分析#003#在Linux上运行LwIP的第三种方法

书接上文《LwIP分析之在Linux上运行LwIP的第二种方法》，第二种运行LwIP协议栈的方法，我们借用Linux TAP/TUN虚拟网卡，来联通本机Linux TCP/IP协议栈和LwIP TCP/IP协议栈，然后通过设置路由转发规则，可以达到我们在本机使用curl作为客户端，向运行在LwIP协议栈上的应用层httpd服务端发起请求，而httpd处理完http请求之后，又可以通过LwIP协议栈和TAP/TUN虚拟网卡，将数据返回给我们Linux协议栈上的curl程序。
但它的弊端是只能在本机上进行连通性测试，我们无法在其他主机上，向这个LwIP上的httpd发送请求。我们借助 Linux Bridge 来解决这个问题，也就是在Linux上运行LwIP的第三种方法。

方法三的基本原理

该方法，我们直接使用LwIP官方提供的contrib示例代码，contrib针对Linux的移植文件目录是lwip-STABLE-2_2_0_RELEASE/contrib/ports/unix。

• 该方法的核心原理是，我们引入Linux Bridge，让Linux协议栈、Linux主机物理网卡、TAP/TUN虚拟网卡、LwIP协议栈、LwIP模拟网卡，都加入到这个Linux Bridge虚拟交换机中。然后将物理网卡的IP转交给Linux Bridge，让其来承担路由以及数据发送的工作。
• 如果Linux物理网卡的IP地址是 192.168.0.62，我们选择一个没有使用的真实局域网地址，比如192.168.0.200，配置给LwIP模拟网卡。在网桥的作用下，其他主机也可以通过局域网直接访问192.168.0.200。
• 其他主机的浏览器访问 http://192.168.0.200 时，通过arp协议可以获得192.168.0.200的MAC地址（该过程比较有意思，请读者自行分析），然后将数据发送到局域网中。
• 这个时候，我们Linux主机的物理网卡捕捉到该数据帧，将该数据包转给Linux Bridge，而Linux Bridge就如同一个交换机一般，它根据MAC转发表，将该数据包转发给 tap0，tap0 又给了 LwIP的模拟网卡。LwIP模拟网卡获取到数据，然后将数据给了LwIP协议栈，然后在LwIP的协议栈中逐层流转和处理。
• LwIP协议栈的数据链路层、网络层、传输层依次处理之后，到达应用层的httpd功能服务模块，httpd分析http请求处理之后，根据http请求，原路返回一段 html 文件。

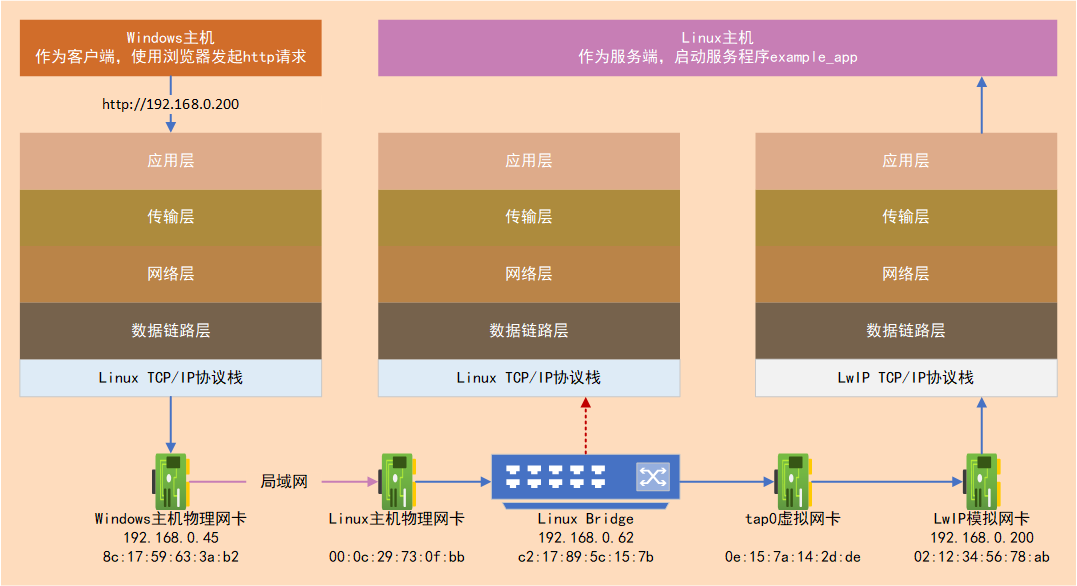

其请求数据流转图，可使用下图描述：

Linux Bridge 的配置方法

第一步：Linux主机的物理网卡是ens33，它配置IP地址 192.168.0.62，这个IP可以被同局域网的其他主机访问。请记住你的主机IP，因为后面我们会将这个IP配置给Linux Bridge。

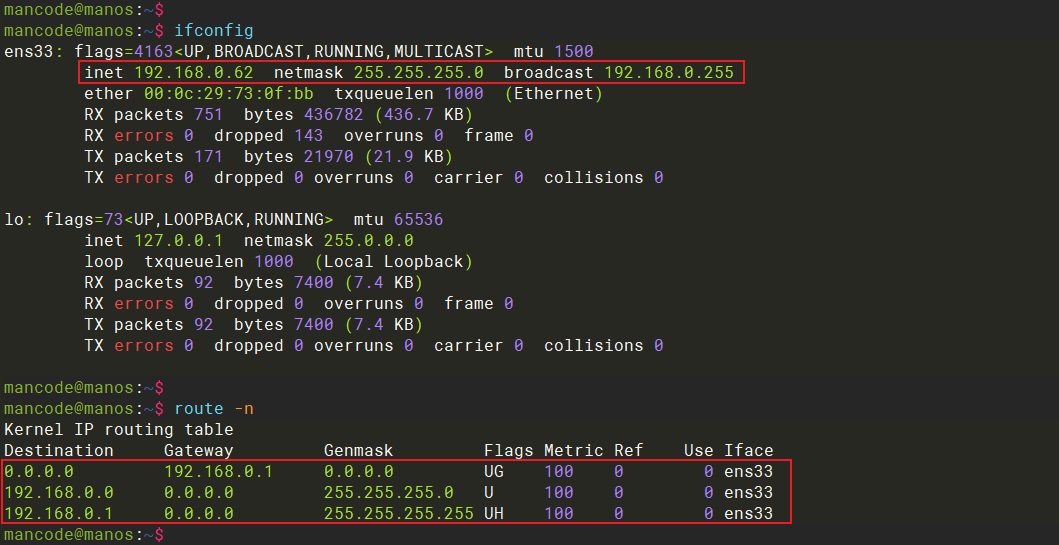

我们看下在配置网桥之前的网卡列表和路由表：

目前有一个实体网卡ens33，IP地址为 192.168.0.62，默认网关是 192.168.0.1。

第二步：将如下内容保存为 settapif.sh 文件，请注意替换你的主机IP地址以及默认网关IP地址。

#!/bin/bash

sudo ip link add name br0 type bridge
sudo ip link set dev br0 up

sudo ip tuntap add dev tap0 mode tap user `whoami`
sudo ip link set tap0 up
sudo ip link set tap0 master br0

sudo ip address add 192.168.0.62/24 dev br0
sudo ip route append default via 192.168.0.1 dev br0
sudo ip link set ens33 master br0
sudo ip address del 192.168.0.62/24 dev ens33

对上述脚本简单的说明：

• sudo ip link add name br0 type bridge 和 sudo ip link set dev br0 up

  创建名为 br0 的网桥，并启动它。

• sudo ip tuntap add dev tap0 mode tap user whoami 和 sudo ip link set tap0 up

  创建名为 tap0 的虚拟网卡，并启动它。

• sudo ip link set tap0 master br0

  将 tap0 连接到 br0 上，通俗将 就是将 tap0 这个虚拟网卡原来连接Linux协议栈的一端，现在改连接到 br0 这个虚拟交换机的某个端口上，不再对接Linux协议栈。而 tap0 的还有一端，还是连接LwIP协议栈的模拟网卡上。

• sudo ip address add 192.168.0.62/24 dev br0

  将原来物理网卡ens33的IP地址让给网桥，让网桥发挥网络接入功能。

• sudo ip route append default via 192.168.0.1 dev br0

  将原来物理网卡ens33的默认网关地址，原模原样的配置给网桥。

• sudo ip link set ens33 master br0

  将 ens33 连接到 br0 上，通俗将 ens33 这个物理网卡原来连接Linux协议栈的一端，现在改连接到 br0 这个虚拟交换机的某个端口上，不再对接Linux协议栈。而 ens33 的还有一端，还是保持对接原物理网线。

• sudo ip address del 192.168.0.62/24 dev ens33

  进行完上述操作之后，其实原ens33物理网卡的IP已经失效，有没有已经无所谓，这里我们将其删除，以免引起误解。

第三步：我们打开仿真终端，将其放到服务器上的任意目录，在shell中使用如下命令使用这个配置脚本：

$ sudo ./settapif.sh

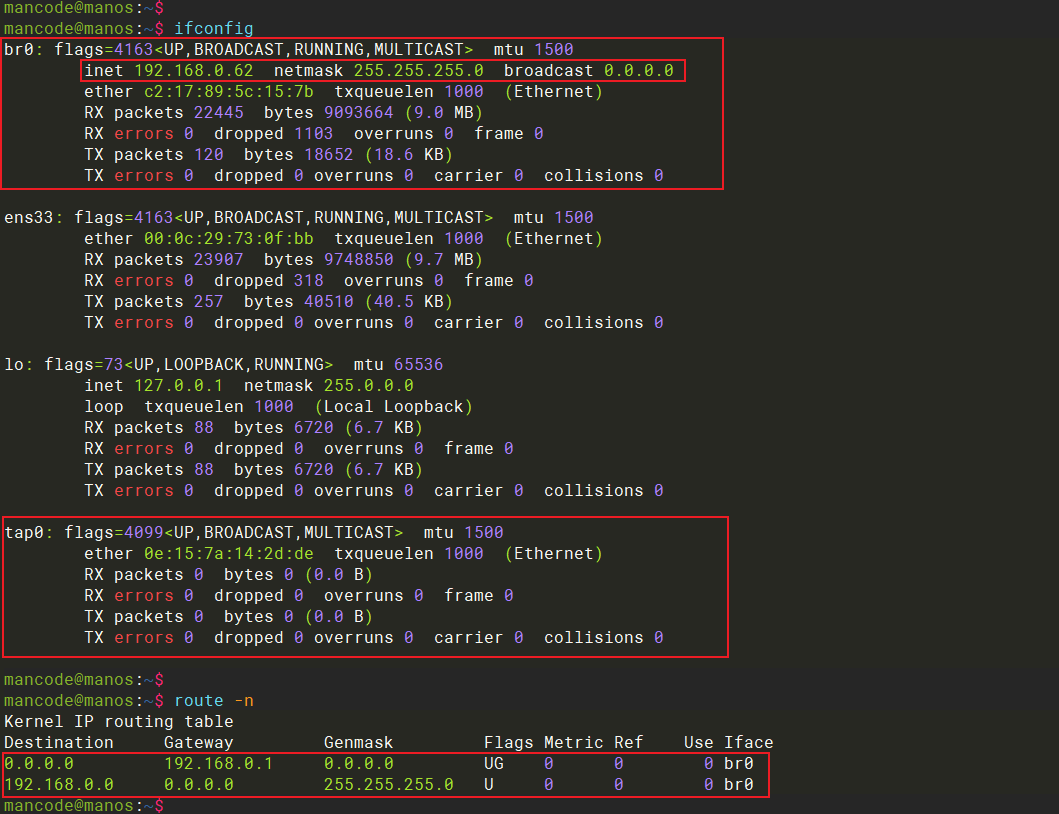

我们再看在配置网桥之后的网卡列表和路由表：

简单来说，有这么几个变化：

• 增加了网桥 br0，该网桥拥有原物理网卡 ens33 的IP地址等信息。
• 原 ens33 失去了IP地址，退化为虚拟网线。
• 增加了虚拟网卡 tap0。
• 路由表发生了变化，因为 ens33 失去了IP，所以Linux协议栈的路由功能由 br0 来承担。

至此，网桥、虚拟网卡和相应路由表已经准备妥当，我们下面开始编译和运行LwIP协议栈。

注意：如果你是在虚拟机上进行测试，请使用VMWare，在VirtualBox上该运行LwIP的方法行不通！

修改源代码相关配置

首先，先下载源代码并解压，使用如下命令：

$ wget https://github.com/lwip-tcpip/lwip/archive/refs/tags/STABLE-2_2_0_RELEASE.tar.gz

第一步：创建配置文件 lwipcfg.h。

我们在 lwip-STABLE-2_2_0_RELEASE/contrib/examples/example_app 目录下创建配置文件 lwipcfg.h ，本文复制同目录的 lwipcfg.h.example 文件。使用下面的命令：

$ cd lwip-STABLE-2_2_0_RELEASE/contrib/examples/example_app
$
$ cp lwipcfg.h.example lwipcfg.h

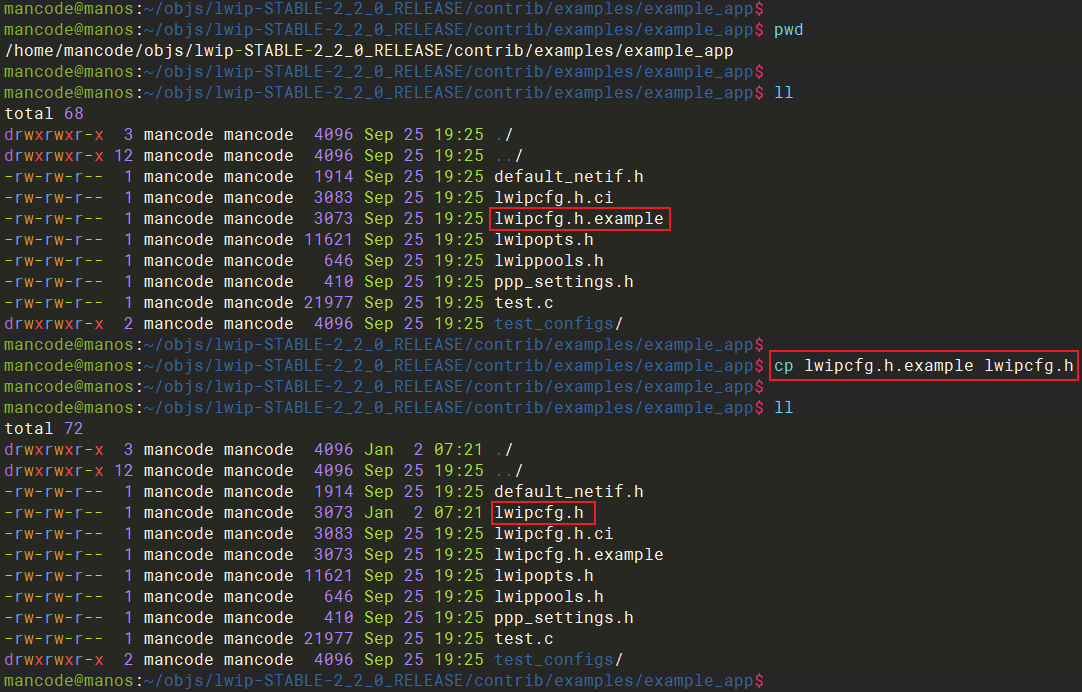

创建过程如下图所示：

第二步：修改配置文件 lwipcfg.h

第一处源文件内容：

/* If these 2 are not defined, the corresponding config setting is used */
/* #define USE_DHCP    0 */
/* #define USE_AUTOIP  0 */

第一处修改后内容：

/* If these 2 are not defined, the corresponding config setting is used */
#define USE_DHCP    0
#define USE_AUTOIP  0

目的是禁止使用DHCP和AUTOIP，服务使用我们自己指定的IP。

第二处源文件内容：

#define LWIP_PORT_INIT_IPADDR(addr)   IP4_ADDR((addr), 192,168,1,200)
#define LWIP_PORT_INIT_GW(addr)       IP4_ADDR((addr), 192,168,1,1)

第二处修改后内容：

#define LWIP_PORT_INIT_IPADDR(addr)   IP4_ADDR((addr), 192,168,0,200)
#define LWIP_PORT_INIT_GW(addr)       IP4_ADDR((addr), 192,168,0,1)

我们在本地局域网192.168.0.0/24网段上找一个类似 192.168.0.62 并且当前还未被占用的局域网真实IP地址比如 192.168.0.200 ，赋值给LwIP协议栈的模拟网卡。

第三处源文件内容：

#define LWIP_HTTPD_APP                0

第三处修改后内容：

#define LWIP_HTTPD_APP                1

目的是打开httpd服务，然后我们可以使用curl访问LwIP协议栈上的http服务。如果要测试其他功能，方法类似。

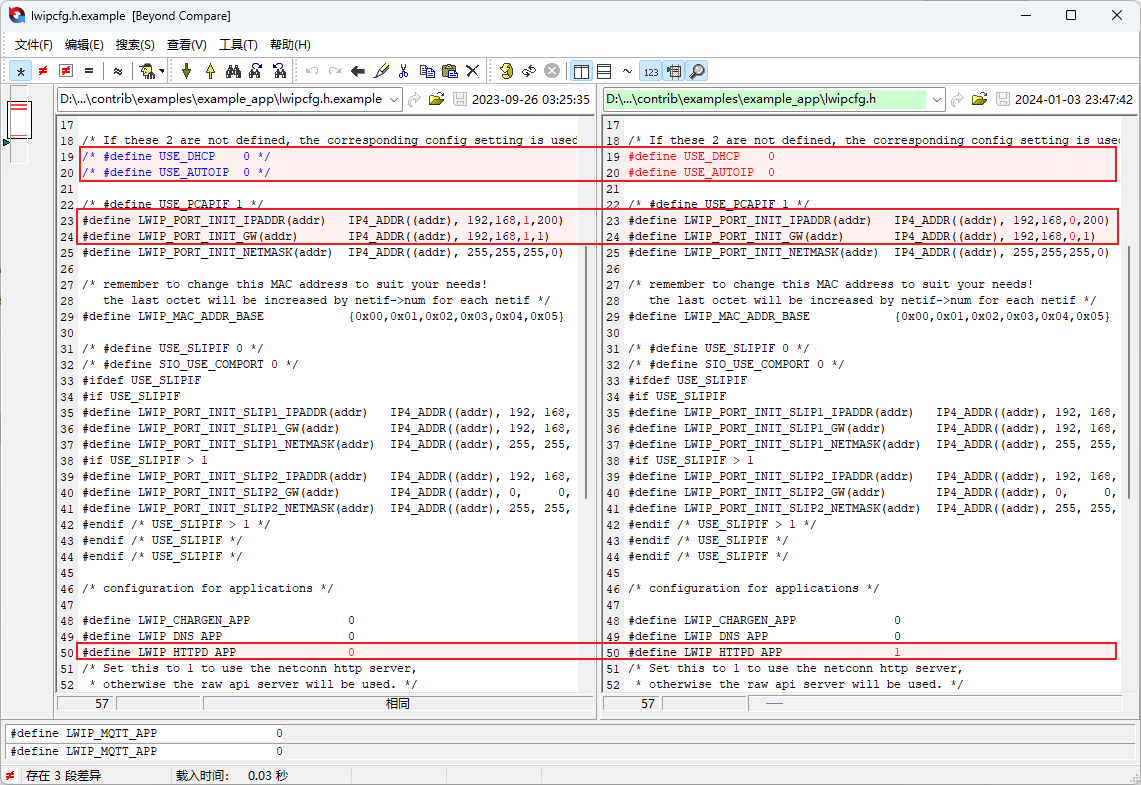

经过创建和修改 lwipcfg.h 配置文件之后，修改前和修改后的对比如下图所示：

大家也可以直接下载查看我配置的 lwipcfg.h 。

编译LwIP

配置文件修改完成之后，进入 lwip-STABLE-2_2_0_RELEASE/contrib/ports/unix/example_app 目录，开始编译LwIP。

$ cd lwip-STABLE-2_2_0_RELEASE/contrib/ports/unix/example_app
$
$ make

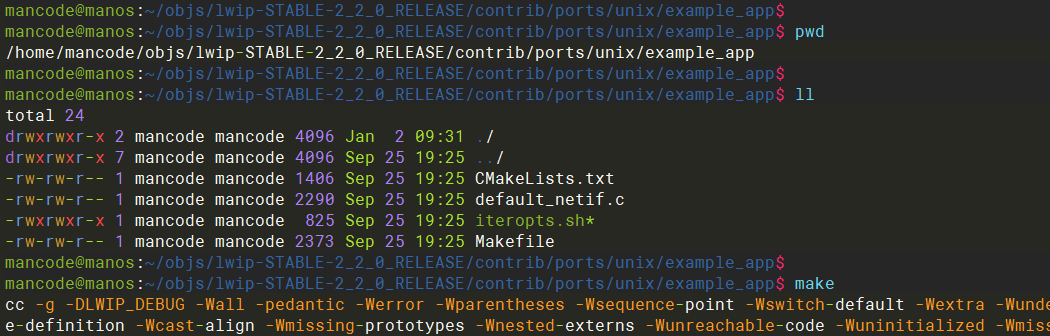

编译过程如下图所示：

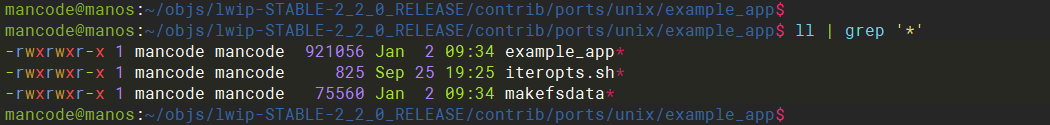

编译完成之后，本地生成 example_app 和 makefsdata 两个可执行程序，其中 example_app 就是我们需要的测试程序。

运行LwIP

第一步：使用root权限，使用如下命令启动 example_app 服务端程序：

$ export PRECONFIGURED_TAPIF=tap0 ; sudo -E ./example_app

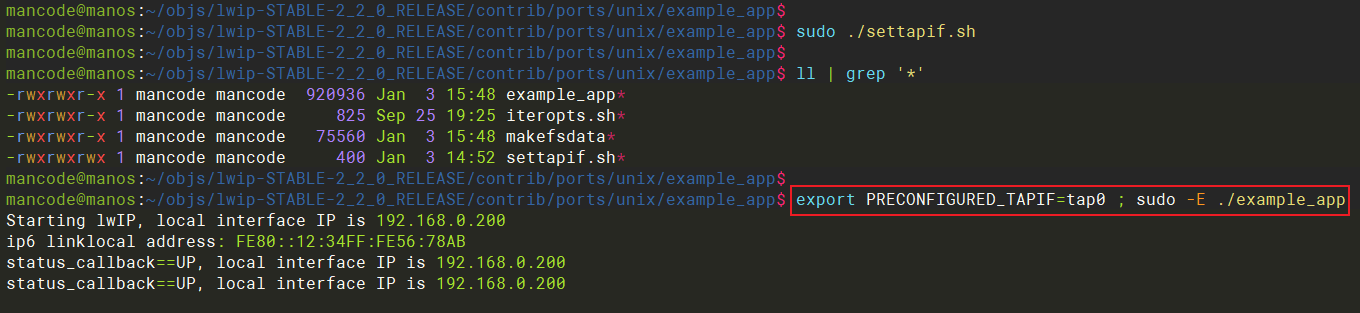

启动过程和结果如下图所示：

export PRECONFIGURED_TAPIF=tap0 做什么用？

• 前文讲过，测试程序 contrib\ports\unix\port\netif\tapif.c 的 low_level_init 函数会调用 ifconfig 对 tap0 配置IP。
• 而代码中配置的IP，是网关地址 192.168.0.1！可192.168.0.1是局域网已有的主机，而且是我们的默认路由地址。试想，如果把它给了tap0，必定在局域网上产生冲突，原本正常发给网关的数据，有可能会随机发给tap0，会引起局域网内的其他主机上网异常。
• 其实在给 tap0 配置IP之前代码中有个判断逻辑，它先读取环境变量 PRECONFIGURED_TAPIF ，如果有这个环境变量说明网卡已经配置过，程序会忽略再次使用 ifconfig 配置网卡。
• 所以我们启动程序时，先设置 PRECONFIGURED_TAPIF 这个环境变量，并且使用 sudo -E 来启动 example_app，这样 example_app 才能正确读取到这个环境变量，才能不去配置IP，从而避免上述问题。

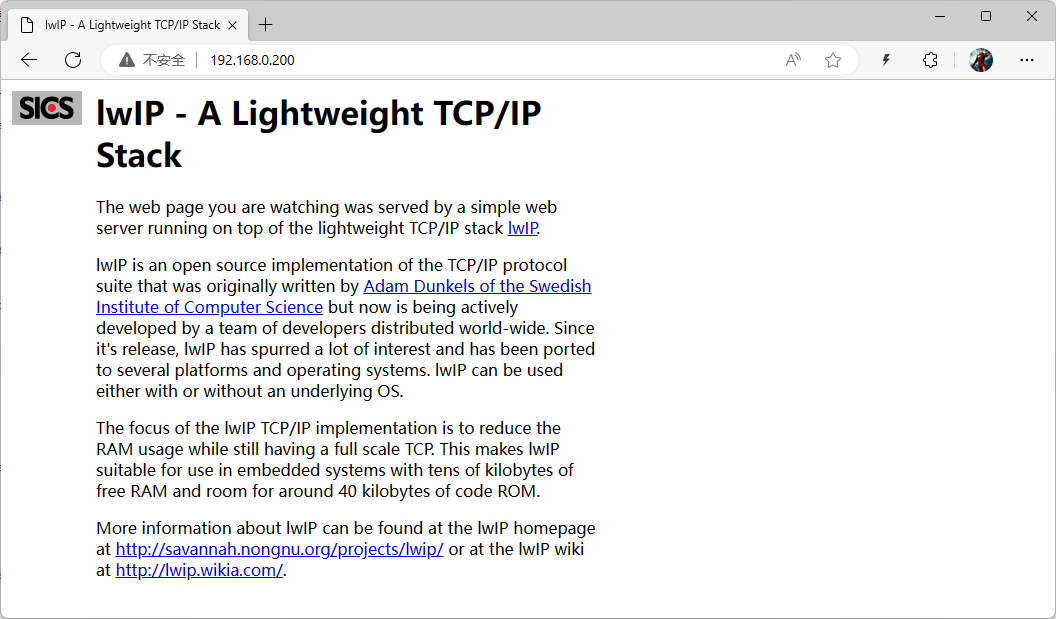

第二步：在其他主机，比如Windows主机上打开浏览器，然后在浏览器中访问 http://192.168.0.200 然后会看到如下图：

好了，到此我们总结下，基于第二种方法，改进使用 Linux Bridge 解决了其他主机不能访问测试服务的问题。但很明显该方法的弊端就是使用繁琐，在运行 example_app 之前还需要设置网卡，所以我还是喜欢使用第二种方法。
